[H/W] USB 배터리 뱅크

수 년 전 네이버 DIY 카페(?)를 통해 구입했던 저용량 USB 보조배터리 7개를 분해해서 파우치형 배터리 셀만 분리하여 하나의 USB 배터리뱅크로 제작했습니다. 현재는 중고 배터리 셀 구하기가 많이 어렵네요. 고물상 찾아가는 용기가 있어야 하는데...

각 배터리 셀의 용량을 측정 시 약 3000~3500mA 정도 되고 1S 7P 구성이므로 21000 ~ 25000mA 정도의 용량입니다.



사용 상 주의(단락, 발열, 화재...)를 요하기 때문에 가족 중 본인만 사용하고 있습니다. 충/방전 회로는 Aliexpress 에서 구입한 제품(HW-A33, 0.9$)으로 고속 충/방전 프로토콜은 지원하지 않습니다. 전면 표시(QC:Quick Charge, 2.4A)는 모두 Fake 입니다.



배터리 셀의 Tab 이 모두 짧아져 Spot 을 치기가 피곤했던 기억입니다. 사실 상 Spot 을 칠 수 없을만큼 Tab 이 짧아지면 배터리 셀을 폐기해야 해서 취급에 주의가 필요합니다.

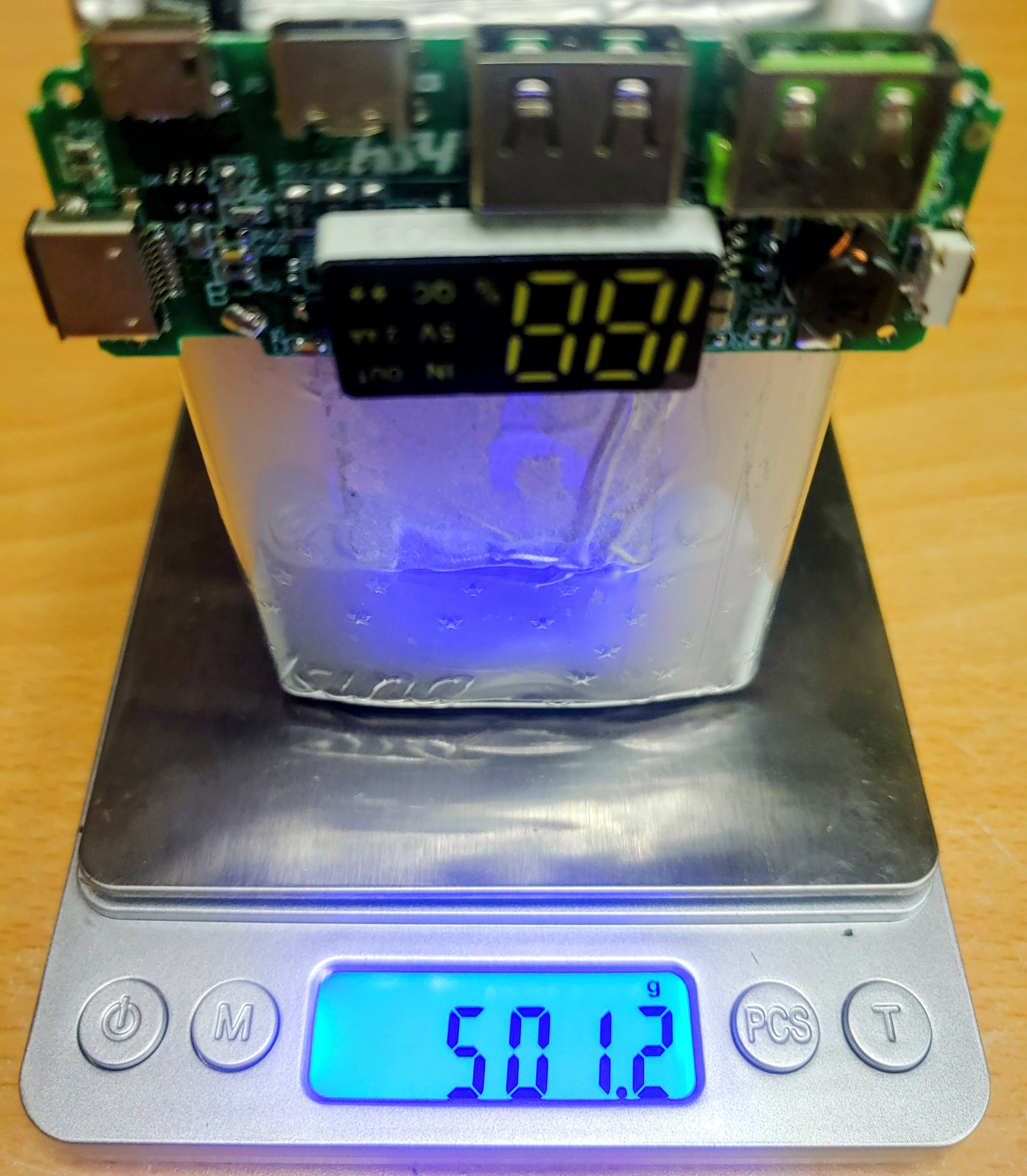

별도 케이스 없이 페트병을 잘라 히터로 수축시켜서 마무리 했습니다.

파우치형 배터리 셀은 취급에 주의가 필요합니다. 가급적 Tab 에 직접 납땜을 하지 말고 Spot 을 치고 알루미늄 포장지가 손상되지 않도록 해야 합니다.

HW-A33 모델인데 정확한지도 모르겠고, 표시(2.4A, QC)는 모두 Fake 입니다.
