I²S : Inter-IC Sound

I2S(Inter-IC Sound, Inter-IC Serial) 프로토콜은 디지털 오디오 데이터를 전송하기 위한 직렬 통신 인터페이스입니다. 주로 오디오 CODEC, DAC, ADC, 마이크, DSP, MCU 간의 오디오 데이터 교환에 사용됩니다.

---

🔧 기본 구성 신호선

I2S는 일반적으로 3개 혹은 4개 라인으로 구성됩니다.

신호	명칭	방향	설명
SCK (또는 BCLK)	Bit Clock	Master → Slave	각 비트 전송 타이밍을 지정하는 클록. 1bit마다 1번 토글.
WS (또는 LRCLK)	Word Select / Left-Right Clock	Master → Slave	좌/우 채널 구분. 0=Left, 1=Right
SD	Serial Data	양방향 (보통 한쪽 전송)	오디오 데이터 스트림 (MSB부터 전송).
MCLK (Optional)	Master Clock	Master → Slave	내부 oversampling용 클록 (예: 256×fs). 일부 CODEC에서 필요.

🧩 데이터 포맷 구조

한 프레임(frame)은 왼쪽 채널 데이터 + 오른쪽 채널 데이터로 구성됩니다.

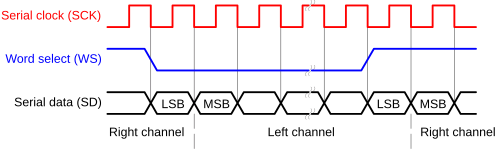

기본 타이밍 예시:

• **WS(=LRCLK)**이 0일 때 → 왼쪽 채널 데이터
• WS이 1일 때 → 오른쪽 채널 데이터
• 각 채널의 데이터 길이는 일반적으로 16bit / 24bit / 32bit
• 데이터는 항상 MSB(최상위 비트)부터 전송

🕒 클록 관계

• Bit Clock(BCLK) 주파수 = fs × 채널수 × 비트수
  • 예: 48 kHz, 16bit, 스테레오 → 48,000 × 2 × 16 = 1.536 MHz
• Master Clock(MCLK)는 CODEC 내부 PLL용
  • 보통 MCLK = fs × 256, 즉 12.288 MHz (for 48 kHz)

🧠 동작 모드

모드	BCLK / WS 생성 주체	설명
Master Mode	MCU가 클록 생성	MCU → CODEC (BCLK, WS, MCLK 송출)
Slave Mode	CODEC이 클록 생성	CODEC → MCU (MCU는 수신만)

🗣️ 예시 시나리오

• MCU → DAC : MCU가 오디오 데이터를 DAC에 전송 → TX 모드
• ADC → MCU : ADC가 샘플 데이터를 MCU로 전송 → RX 모드
• Full-Duplex : 동시에 송수신 가능 (I2S 지원 칩에서만)

⚙️ 변형 프로토콜

I2S 규격은 Philips가 정의했지만, 유사한 파생 형태가 많습니다.

형식	특징
Left Justified (LJ)	데이터가 WS 변화와 동시에 시작됨 (MSB=WS 경계)
Right Justified (RJ)	LSB가 WS 경계에 맞춰짐
TDM (Time Division Multiplexed)	4ch 이상 다채널 확장용
DSP Mode (PCM Mode)	일부 오디오 DSP용, WS 펄스 한 번만 발생

📊 요약

항목	내용
전송 방식	동기식 직렬
데이터 단위	16/24/32bit
채널	2채널(스테레오)
동작 클록	SCK(=BCLK), WS(=LRCLK), MCLK
전송 순서	MSB First
사용 예	오디오 CODEC, DAC, ADC, 마이크, Bluetooth 오디오



🎧 2. I2S는 “클록 기반 동기형 스트리밍”이다

I2S는 이런 핸드셰이크 신호가 없습니다.
그 이유는 I2S가 다음과 같은 전제를 가지기 때문입니다:

• Master 장치가 BCLK(비트클록), WS(LRCLK) 를 계속 생성
• Slave 장치(예: CODEC, DAC, ADC)는 클록에 맞춰 즉시 송수신
• 즉, "준비됐냐?" / "보내도 되냐?" 같은 질의응답이 필요 없음
• 오디오 스트림은 연속 데이터 흐름(Stream) 형태로 동작함

따라서 I2S에서는:

“클록이 곧 타이밍이고, 클록의 존재 자체가 핸드셰이크 역할을 대체한다.”

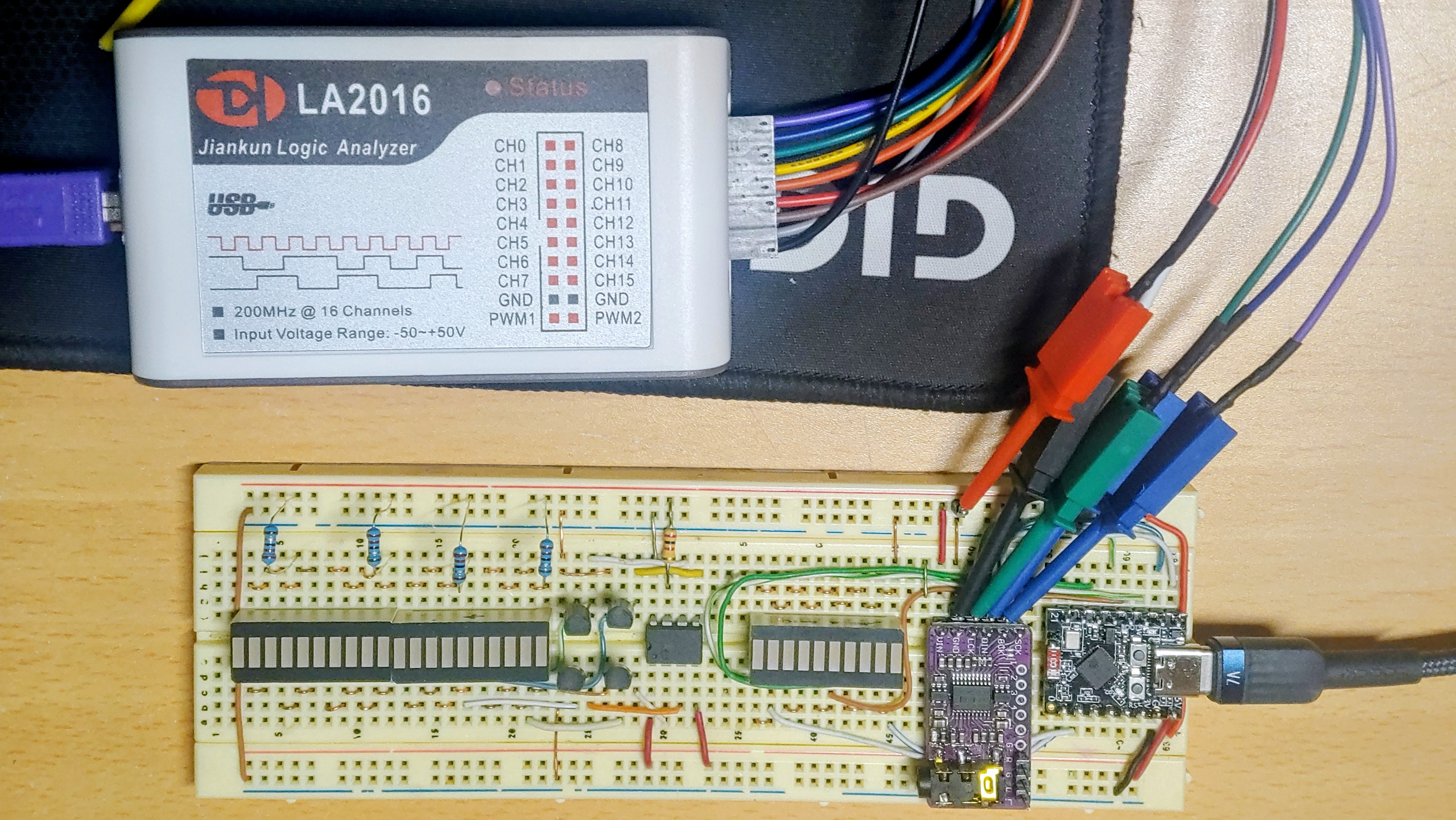

🔄 3. 실제 동작 흐름 (예: MCU → DAC)



1️⃣ MCU가 Master로서 MCLK, BCLK, WS를 생성

2️⃣ DAC은 WS=0일 때 왼쪽 채널, WS=1일 때 오른쪽 채널로 샘플 수신

3️⃣ MCU는 각 WS 전환 주기에 맞춰 SD 라인에 데이터 출력

4️⃣ 클록이 유지되는 한 스트림은 끊김 없이 계속됨

즉, 데이터는 BCLK 신호에 맞춰 밀어 넣거나 읽기만 하면 된다.
ACK, READY, BUSY 같은 신호가 존재하지 않는다.

⚙️ 4. 정리: I2S 신호 교환의 성격

항목	설명
핸드셰이크 신호	없음
동기화 방식	클록(BCLK, WS)에 의한 하드웨어 동기
전송 흐름 제어	불가 (Flow control 없음)
전제 조건	송수신 클록 정확히 일치해야 함
오류 복구	없음 (오디오 스트림이므로 실시간 손실 허용)

🎧 I2S 주요 신호와 주파수 관계

신호	의미	일반 표기	주파수 계산식	예시 (48kHz, 16bit, 스테레오)
MCLK	Master Clock (오버샘플 클록)	fMCLK=fs×Nf_{MCLK} = f_s × NfMCLK​=fs​×N	48k×256=12.288MHz48k × 256 = 12.288 MHz48k×256=12.288MHz
BCLK / SCK	Bit Clock (비트 단위 전송)	fBCLK=fs×채널수×비트수f_{BCLK} = f_s × \text{채널수} × \text{비트수}fBCLK​=fs​×채널수×비트수	48k×2×16=1.536MHz48k × 2 × 16 = 1.536 MHz48k×2×16=1.536MHz
LRCLK / WS	Left-Right Clock (채널 구분)	fWS=fsf_{WS} = f_sfWS​=fs​	48kHz48 kHz48kHz
SD	Serial Data	데이터 비트 스트림	BCLK 속도에 맞춰 변화	비트당 1.536 MHz 속도로 변화
