[H/W] 전동 공구 배터리 팩 전압 표시 개선

필자는 다양한 공구(수동, 전동)를 구입하고 그것을 다양한 DIY 영역에 활용하고 있습니다.

그러다보니 전동 공구용 배터리 팩을 다수 보유하고 있는데, 일부 제품은 전압을 표시하는 기능이 있습니다.

문제는 그 표시 방식이 전혀 실효성이 없어 배터리가 거의 소진되기 전에는 판단이 어렵습니다.



*경고: 배터리 팩 DIY 는 위험하고 주의가 필요합니다.

합선으로 인한 화재나 폭발 위험이 있을 수 있다는 것을 꼭 명심하시고, 구성한 회로에 전원을 연결하기 전 체크 또 체크하세요.

측정 범위: DC 2.4V ~ 30V. 빨간색 박스 VR(가변 저항/트리머 포텐셔미터)을 조정하여 전압 표시를 조정할 수 있지만 정밀도는 낮아요.

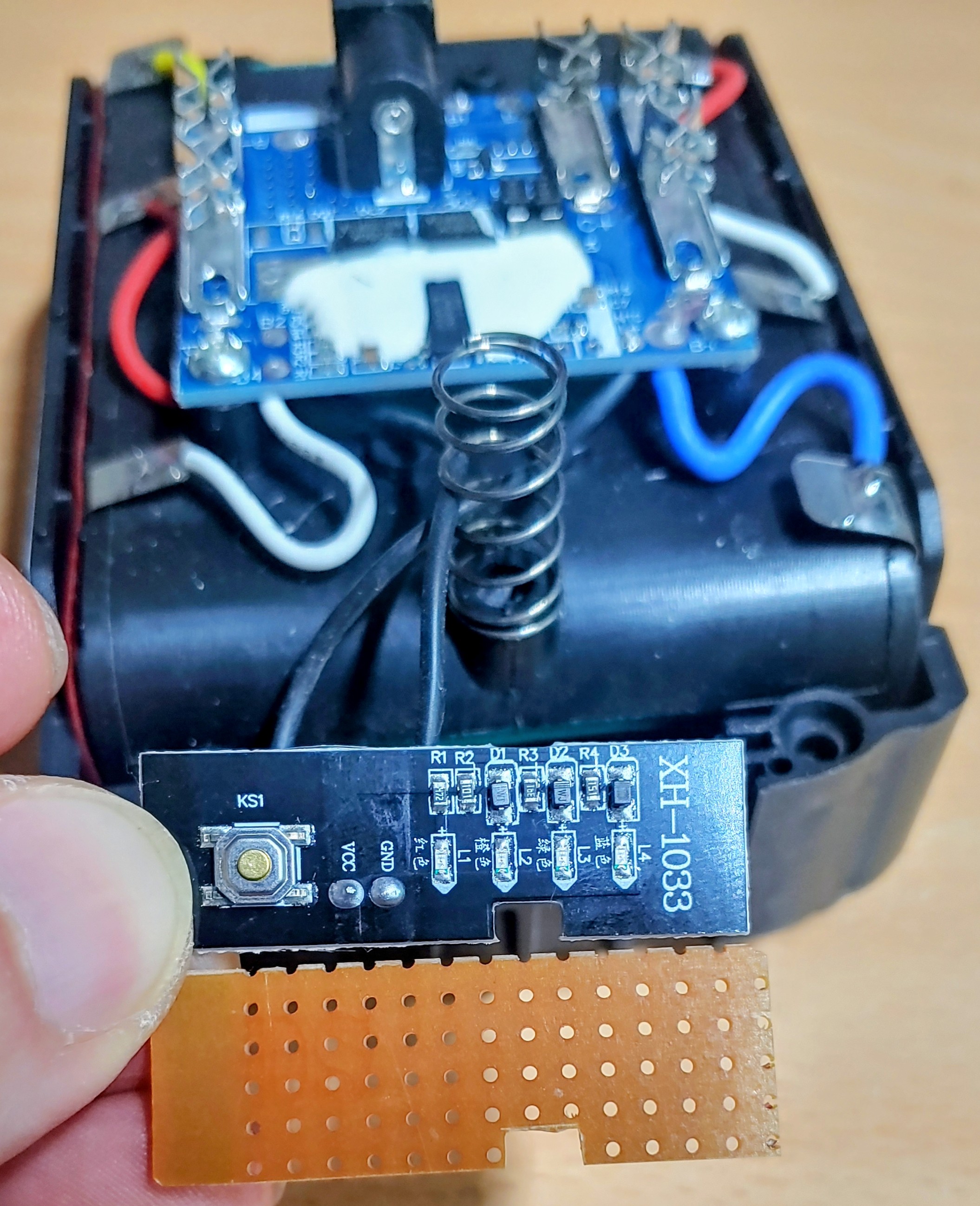

기존 기능은 배터리 잔량을 인식하기 어렵습니다. PCB를 커팅하여 사용했습니다.

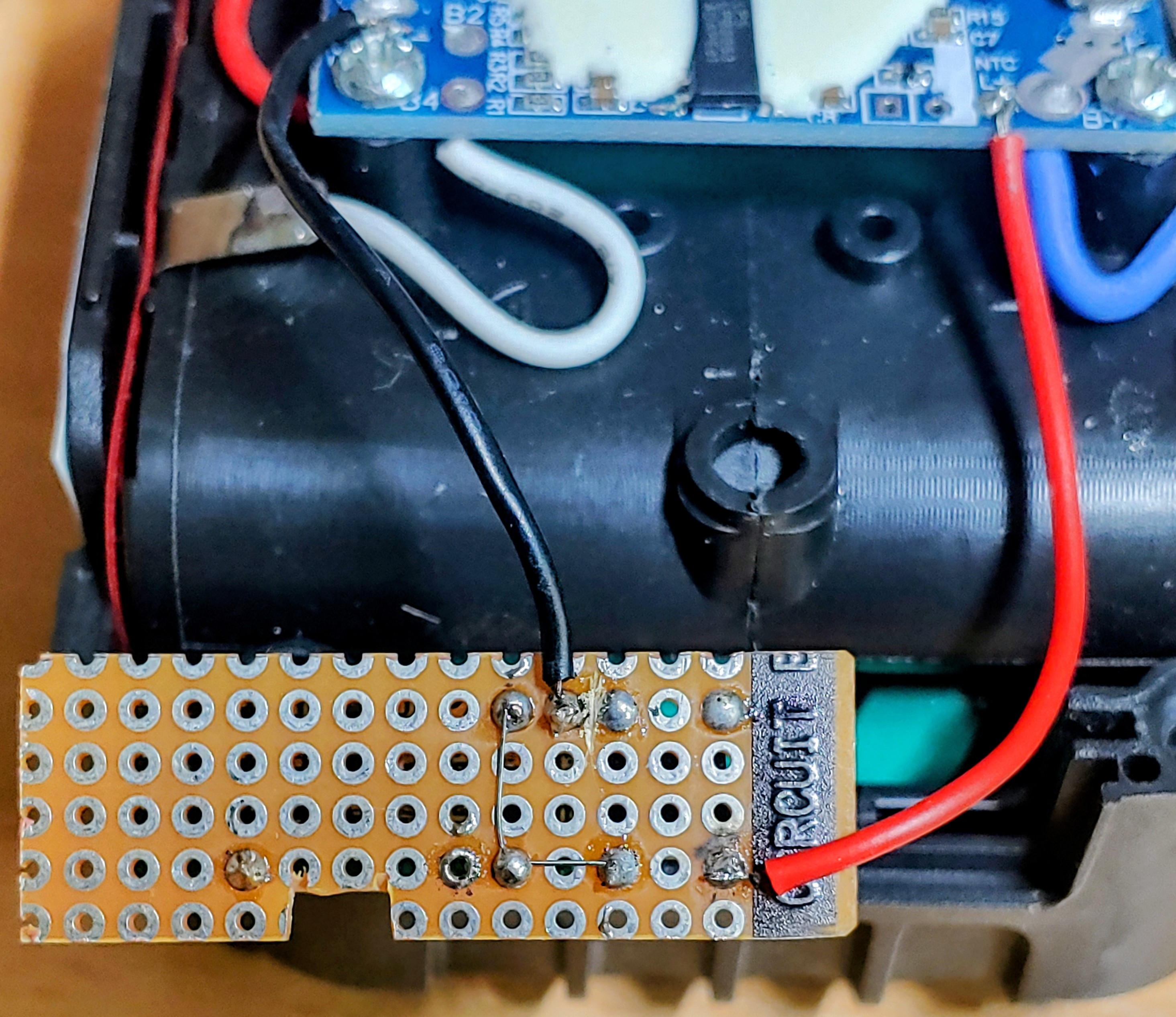

와이어 등은 땜을 한 후 탈락되지 않는지 충분히 확인하세요.

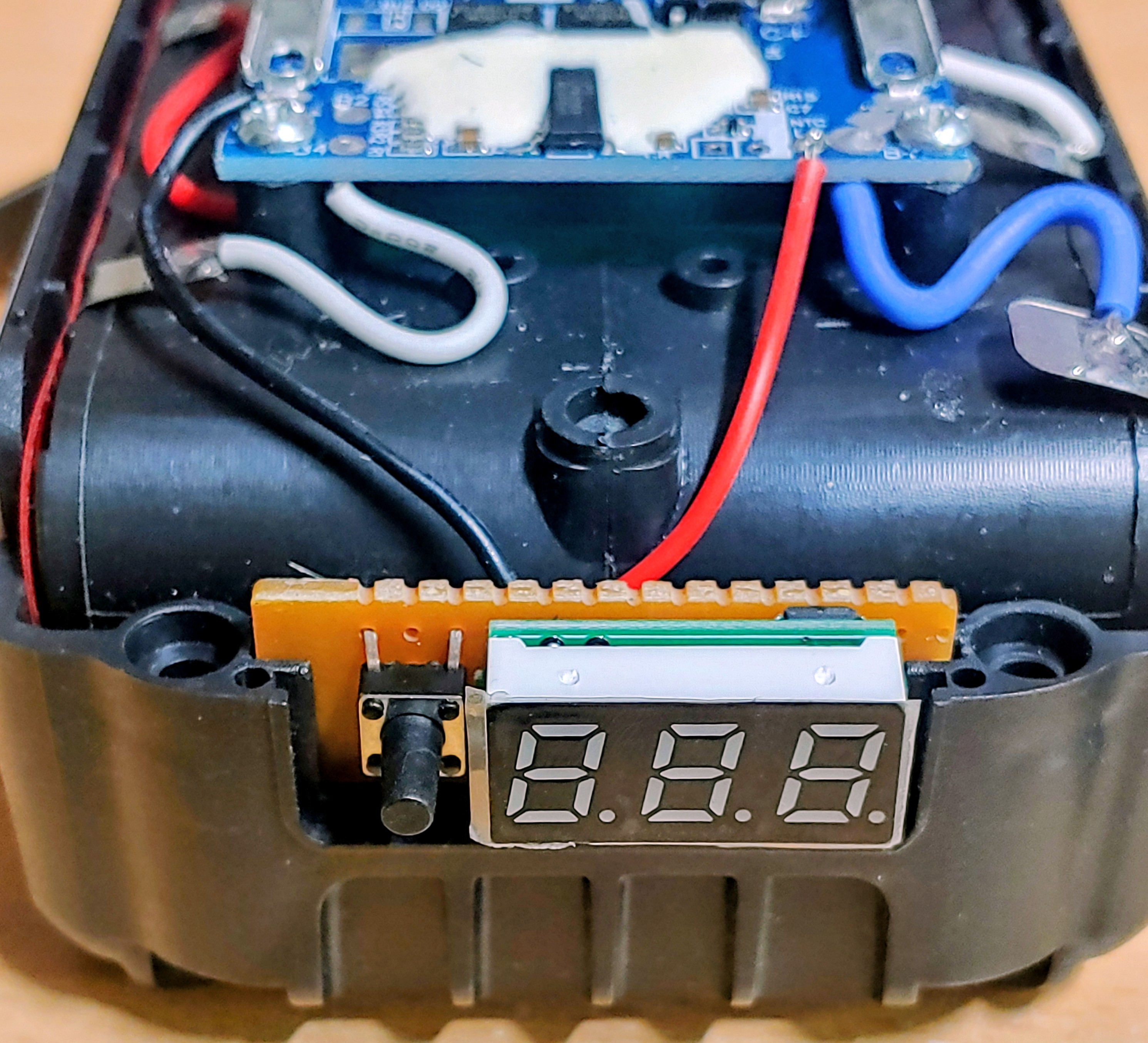

외형상 보기는 조금 어울리지 않지만 주 목적에는 부합합니다. 방수는 주의해야 하고요.

미세한 전압 차이는 무시합니다. 전동 공구 사용 특성 상 의미가 없거든요. 보통 컷오프가 배터리 셀 당 약 3.2V 인데, 약 17V 를 표시하면 충전해야 합니다.
