ESP32-C3 + PN-532 + HW-763 + SG-90 + DFPlayer ⇒ NFC 출입관리데모

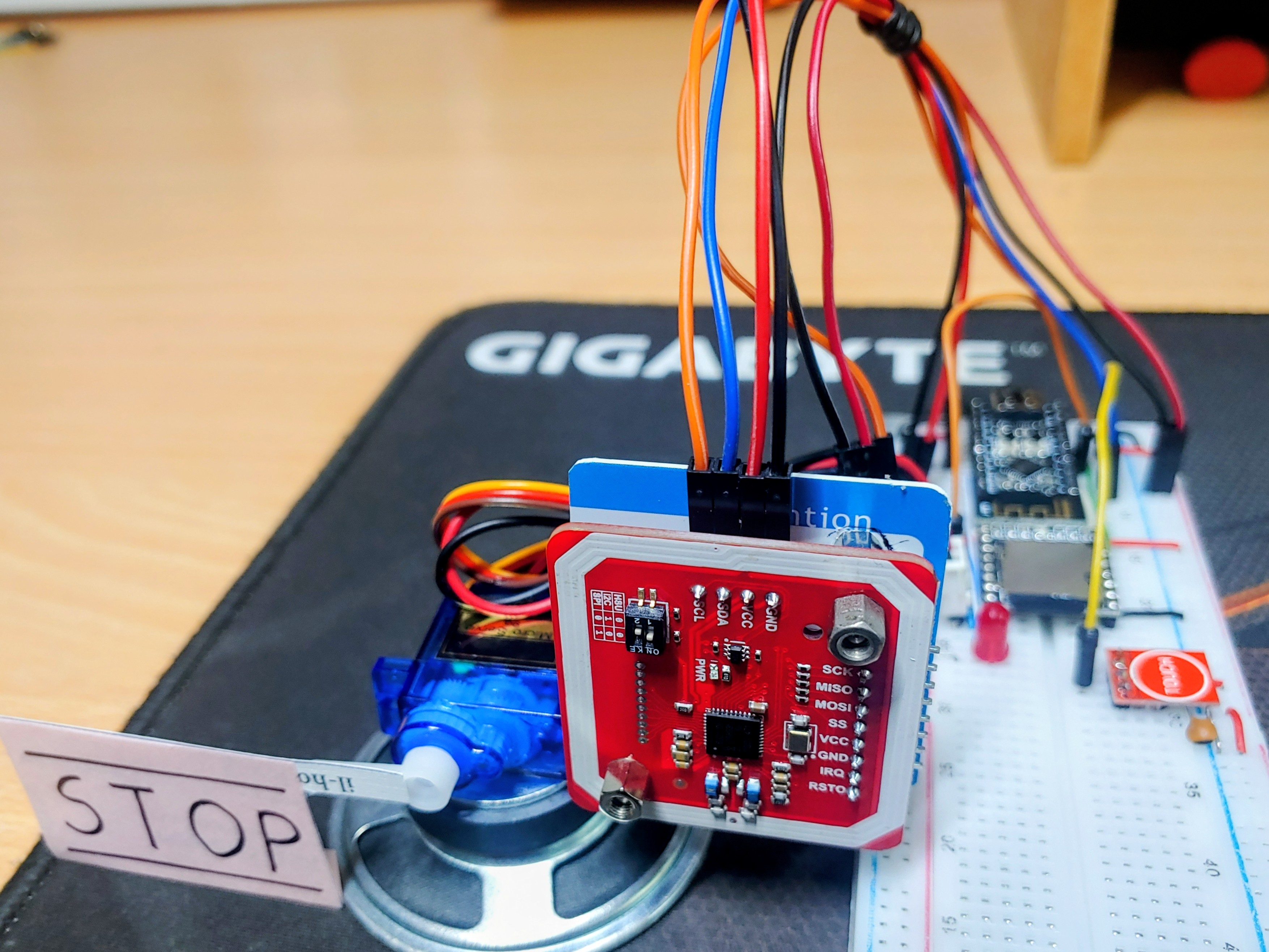

ESP32-C3 모듈과 PN-532 NFC Reader를 기반으로 출입관리시스템 데모를 만들었습니다.



- 컴퓨팅 모듈 : ESP32-C3 Core

- NFC Reader : PN-532(I2C)

- 정전식 스위치 : HW-763 (감도 보정: 20pF 콘덴서) ⇒ 카드 등록 모드 시작/취소/종료

- 오디오 재생 : DFPlayer Mini

- 도어 개폐 : SG-90 Servo



회로 결선도

#include <Wire.h>
#include <Arduino.h>
#include <Adafruit_PN532.h>
#include "DFRobotDFPlayerMini.h"
#include <ESP32Servo.h>
#include <SHA2Builder.h>

// ----------------------------------------------------
// 핀 정의
// ----------------------------------------------------
#define PN532_SDA (2) // 예시: GPIO 2
#define PN532_SCL (3) // 예시: GPIO 3
#define DF_TXD    (4)
#define DF_RXD    (5)
#define DF_BUSY   (6) // DFPlayer BUSY 핀 연결 (LOW = 재생 중)
#define SWITCH    (7)
#define SERVO     (9)
#define LED       (10)

// PN532 객체 생성: IRQ와 RESET 핀은 사용하지 않으므로 -1로 설정
// I2C 핀은 Wire.begin()을 통해 지정되므로 -1로 처리합니다.
Adafruit_PN532 pn532(-1, -1);
HardwareSerial hwSerial(1);
DFRobotDFPlayerMini dfPlayer;
Servo servo;

int8_t sysState = 0;
uint8_t uid[2][7];
uint8_t regCards = 0;
uint8_t newCards = 0;
uint8_t regUID[5][7];
bool ledState = false;
unsigned long triggerTime = 0;
TaskHandle_t nfcTaskHandle;

// NFC 읽기 태스크
void nfcTask(void *parameter) {
  while (true) {
    bool isPlaying = (digitalRead(DF_BUSY) == LOW);

    if (!isPlaying) {
      uint8_t length;
      bool exists = false;

      // 카드를 감지하고 읽습니다. (카드가 감지될 때까지 대기하거나 타임아웃됩니다)
      if (pn532.readPassiveTargetID(PN532_MIFARE_ISO14443A, uid[0], &length)) {
        triggerTime = millis();

        Serial.print("NFC 카드 감지(");
        Serial.print(length, DEC);
        Serial.print("):");

        // UID 값을 16진수로 출력
        for (uint8_t i = 0; i < length; i++) {
          Serial.print(" 0x");
          Serial.print(uid[0][i], HEX);
        }
        Serial.println();

        for (uint8_t index = 0; index < regCards; ++index) {
          if (regUID[index][0] == uid[0][0] &&
            regUID[index][1] == uid[0][1] &&
            regUID[index][2] == uid[0][2] &&
            regUID[index][3] == uid[0][3]) {
              exists = true;
              if (sysState == 0) {
                // 오디오: 문이 열렸습니다.
                dfPlayer.play(6);
                Serial.println("오디오: 문이 열렸습니다");
                for (int pos = 125; pos >= 20; pos -= 5) {
                  servo.write(pos);
                  delay(10);
                }
                delay(1000);
                for (int pos = 20; pos <= 125; pos += 5) {
                  servo.write(pos);
                  delay(10);
                }
              } else if (sysState == 1 || sysState == 2) {
                // 오디오: 이미 등록한 카드입니다.
                dfPlayer.play(9);
                Serial.println("오디오: 이미 등록한 카드입니다");
              }
              break;
            }
        }
        if (!exists) {
          if (sysState == 1 || sysState == 2) {
            if (regCards == 5) {
              // 오디오: 더 이상 카드를 등록할 수 없습니다
              dfPlayer.play(11);
              Serial.println("오디오: 더 이상 카드를 등록할 수 없습니다");
            } else {
              // 새 카드 ID 복사
              memcpy(regUID[regCards++], uid[0], sizeof(uid[0]));
              // 오디오: 새 카드를 등록했습니다
              dfPlayer.play(10);
              Serial.println("오디오: 새 카드를 등록했습니다");
              ++newCards;
            }
          } else {
            // 오디오: 미등록 카드입니다.
            dfPlayer.play(7);
            Serial.println("오디오: 미 등록 카드입니다");
          }
          vTaskDelay(pdMS_TO_TICKS(300));
        }
      }
      continue;
    }
    vTaskDelay(pdMS_TO_TICKS(100));
  }
}

void setup(void) {
  pinMode(DF_BUSY, INPUT);
  pinMode(SWITCH, INPUT);
  pinMode(LED, OUTPUT);

  Serial.begin(115200);
  Serial.println("출입관리시스템 시작");

  // eFuse MAC 읽기 (칩 고유값)
  uint64_t chipid = ESP.getEfuseMac();
  uint8_t mac[6];
  char macStr[18];  // "AA:BB:CC:DD:EE:FF" + null = 18 bytes

  for (int i = 0; i < 6; i++) {
    mac[i] = (chipid >> (8 * (5 - i))) & 0xFF;
  }

  snprintf(macStr, sizeof(macStr), "%02X:%02X:%02X:%02X:%02X:%02X", mac[0], mac[1], mac[2], mac[3], mac[4], mac[5]);

  // Create SHA-256 (default hash size)
  SHA2Builder sha2_256;
  sha2_256.begin();
  sha2_256.add(macStr);
  sha2_256.calculate();
  String hash_256 = sha2_256.toString();
  Serial.printf("Base MAC: %s (%s)\n", macStr, hash_256.c_str());

  servo.attach(SERVO);
  servo.write(130);

  // I2C 버스 초기화: PN532 객체 초기화보다 먼저 호출되어야 합니다.
  Wire.begin(PN532_SDA, PN532_SCL);

  // PN532 라이브러리 초기화
  pn532.begin();

  uint32_t versiondata = pn532.getFirmwareVersion();
  if (!versiondata) {
    Serial.println("PN532 모듈을 찾을 수 없습니다. 연결을 확인하세요!");
    while (1); // 모듈을 찾을 때까지 무한 대기
  }

  // 펌웨어 버전 정보 출력
  Serial.print("디바이스 찾음: PN5");
  Serial.print((versiondata>>24) & 0xFF, HEX);
  Serial.print(" (펌웨어: ");
  Serial.print((versiondata>>16) & 0xFF, DEC);
  Serial.print('.');
  Serial.print((versiondata>>8) & 0xFF, DEC);
  Serial.println(")");

  // 일반적인 카드 리더 모드로 설정
  pn532.SAMConfig();

  hwSerial.begin(9600, SERIAL_8N1, DF_RXD, DF_TXD);
  // DF Player Mini 초기화(reset 해제 => 팝 노이즈 제거)
  if (!dfPlayer.begin(hwSerial, true, false)) {
    Serial.println("DFPlayer Mini 연결 실패");
    while (true);
  }

  dfPlayer.volume(25);
  // 오디오: 출입관리시스템을 시작합니다.
  dfPlayer.play(1);

  // NFC 읽기용 태스크 생성
  xTaskCreatePinnedToCore(
    nfcTask,         // 태스크 함수
    "NFCTask",       // 이름
    4096,            // 스택 크기
    NULL,            // 매개변수
    1,               // 우선순위
    &nfcTaskHandle,  // 핸들
    0                // 코어 (ESP32-C3는 단일코어지만 호환 위해 명시)
  );
}

void loop(void) {
  if (sysState == 0) {
    if (digitalRead(SWITCH) == HIGH) {
      if (triggerTime == 0) {
        triggerTime = millis();
      } else if (millis() - triggerTime > 1000) {
        triggerTime = millis();
        sysState = 1; // 네트워크 설정 시작
        // 오디오: 카드 등록을 시작합니다.
        dfPlayer.play(8);
        Serial.println("카드 등록 시작");
        newCards = 0;
      }
    } else {
      triggerTime = 0;
    }
  } else {
    digitalWrite(LED, ledState ^= true);
    if (sysState == 1) {
      if (digitalRead(SWITCH) == LOW) {
        sysState = 2;
      }
    } else if (sysState == 2) {
      int8_t state = 1;
      if (millis() - triggerTime > 60000) {
        state = -1; // 카드 등록 시간 초과
      } else if (digitalRead(SWITCH) == HIGH) {
        state = -2; // 카드 등록 취소
      }
      if (state != 1) {
        sysState = 0;
        triggerTime = 0;
        if (0 < newCards) {
          state = 2;
        }
        Serial.printf("카드 등록 %s\n", state == 2 ? "종료" : state == -1 ? "시간 초과" : "취소");
        digitalWrite(LED, ledState = false);
      }
    }
  }
  delay(100);
}
